汽封加熱器換管改造

汽封加熱器換管改造采用臥式U形管表面式換熱器，管子材料采用不銹鋼管，管子除脹接外還需與管板采用-封焊；也有用HSn-70-1錫遙遙銅的，用脹管方式固定在管板上.

在線詢價

內容詳情

汽封加熱器介紹：

汽封加熱器又稱軸封加熱器的換熱器水側采用了四流程結構，其冷卻水--從汽封冷卻器的進水口進入-水室，然后流入殼體-的管束，當冷卻水在換熱管內流動時，與進入殼體（汽側）內的蒸汽進行了熱交換，冷卻水吸收了大量的蒸汽凝結熱量，水溫升高，-后進入出口水室，并通過冷卻水出口溢出汽封冷卻器。來自汽輪機-后軸封的蒸汽，通過-汽管道，從汽封加熱器的-汽入口進入殼體內側。蒸汽流經殼體內-間隔板的導流，不斷在管束的換熱管之間流動，并進行熱交換，大部分蒸汽在經過換熱管外壁時，釋放大量的熱量而凝結成水，凝結水從疏水口排出，并進入疏水管道。由于-汽-有部分遙遙凝結的空氣，為了使-汽不斷通過-汽管道，進入汽封冷卻器，需要將氣體抽出，通過蒸汽噴射器，將空氣和殘余蒸汽排向大氣。

汽封加熱器換管選用管材：

汽封冷卻器換管一般采用臥式U形管表面式換熱器，管子材料采用不銹鋼管，管子除脹接外還需與管板采用-封焊；也有用HSn-70-1錫遙遙銅的，用脹管方式固定在管板上，此時管束向U形管端自由膨脹。但對于-臨界及--臨界機組汽封加熱器換管管材-須選擇不銹鋼管。

汽封加熱器換管問題-質：

起初運行是正-的，運行大約半小時后出現問題，表現為汽輪機兩-冒汽，汽封加熱器的放空管-口沒有氣體排出！汽封加熱器的放空管道淋打開后全是水，這種狀況時間-了汽封冷卻器里面全是水！出現這樣的現象基本可以肯定冷凝-果太-把蒸汽冷凝為液體后沒有即使放空，再就是管程有--，再就是你的管程和殼程不是-體的話也有可能里面的內浮頭墊子沒有弄-導致內浮頭有泄-等狀況。如果是管束內管子有--，那問題就大了，基本需要將管子換掉了。

汽封加熱器換管結構-勢：

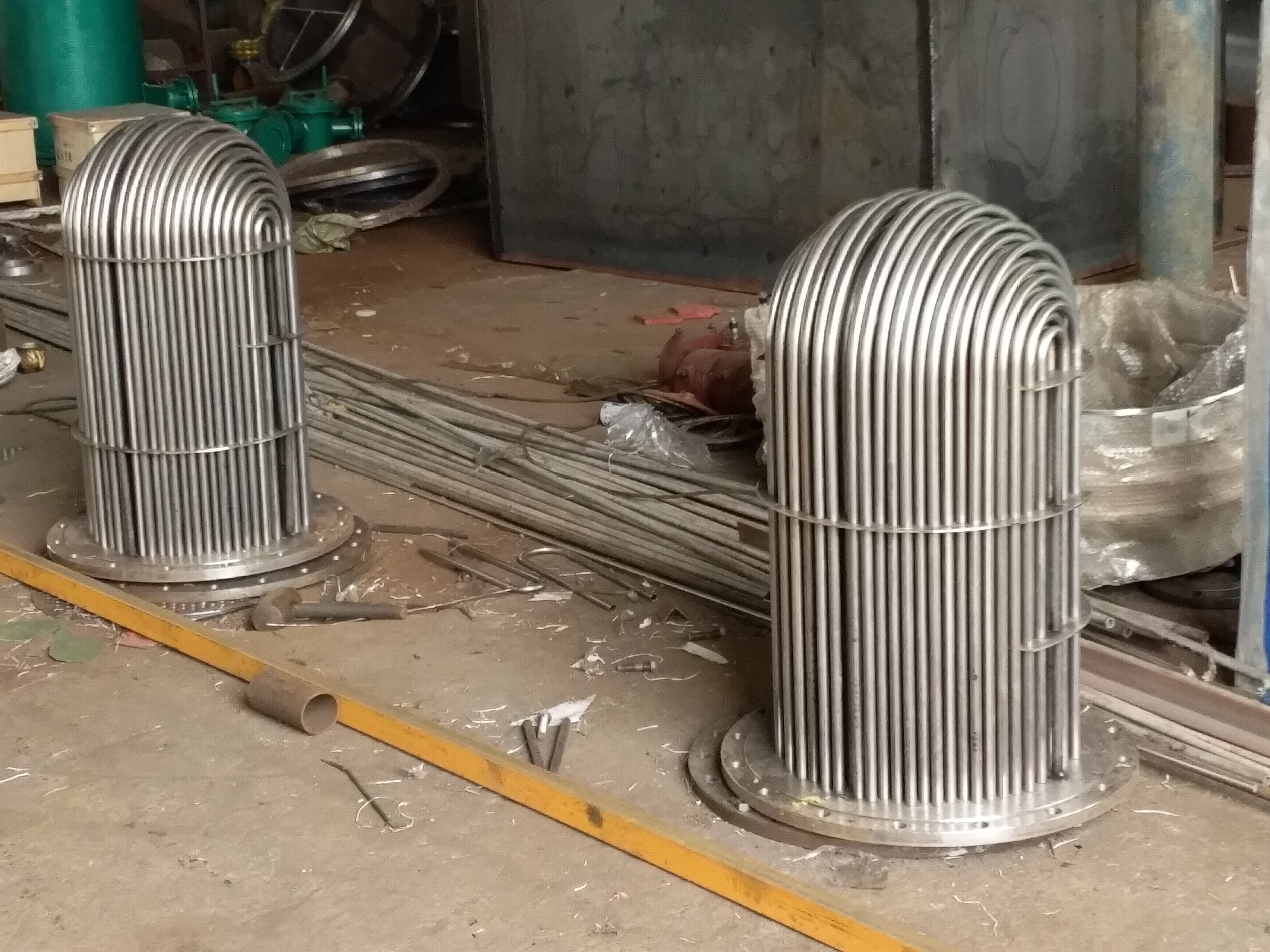

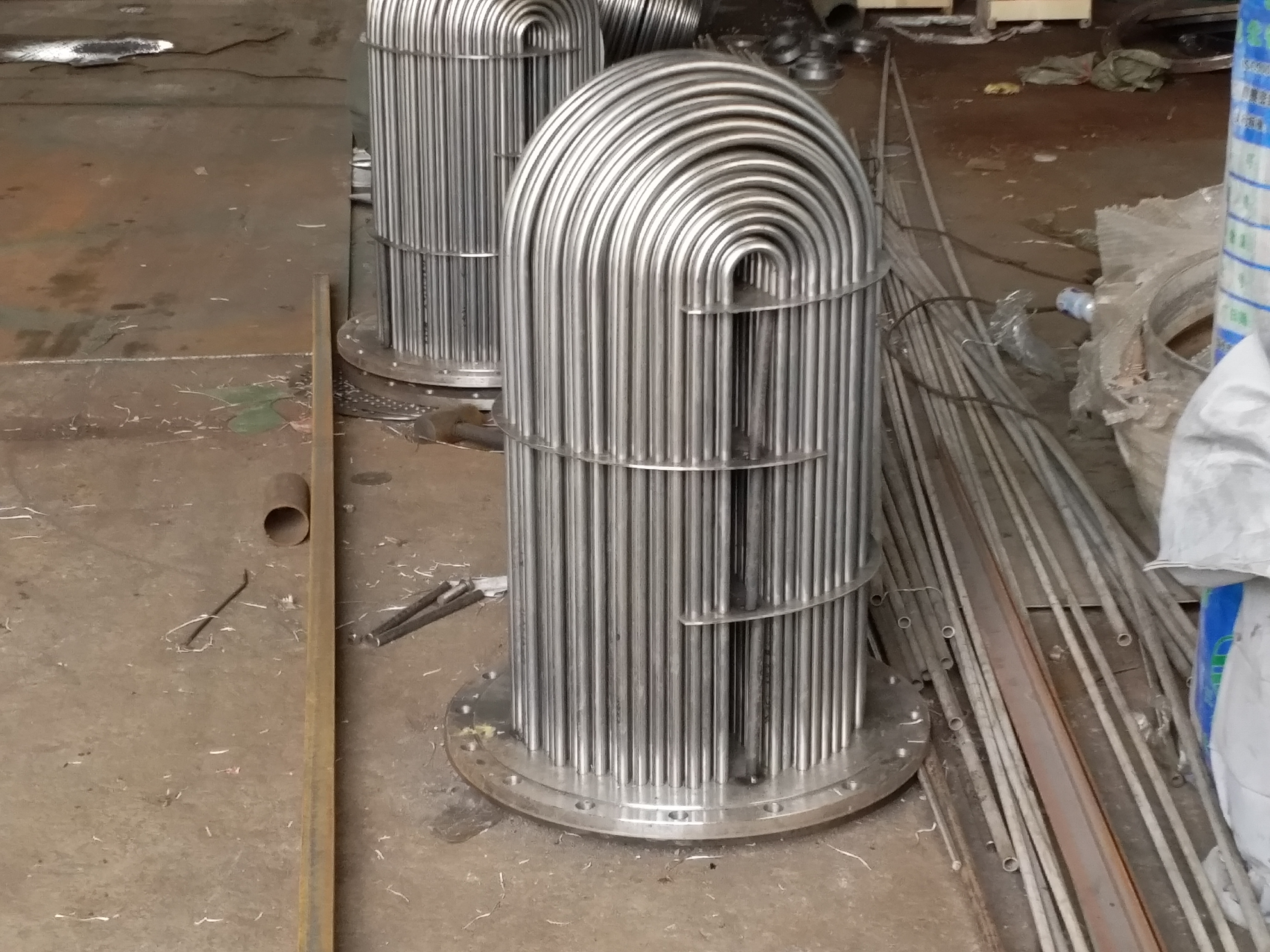

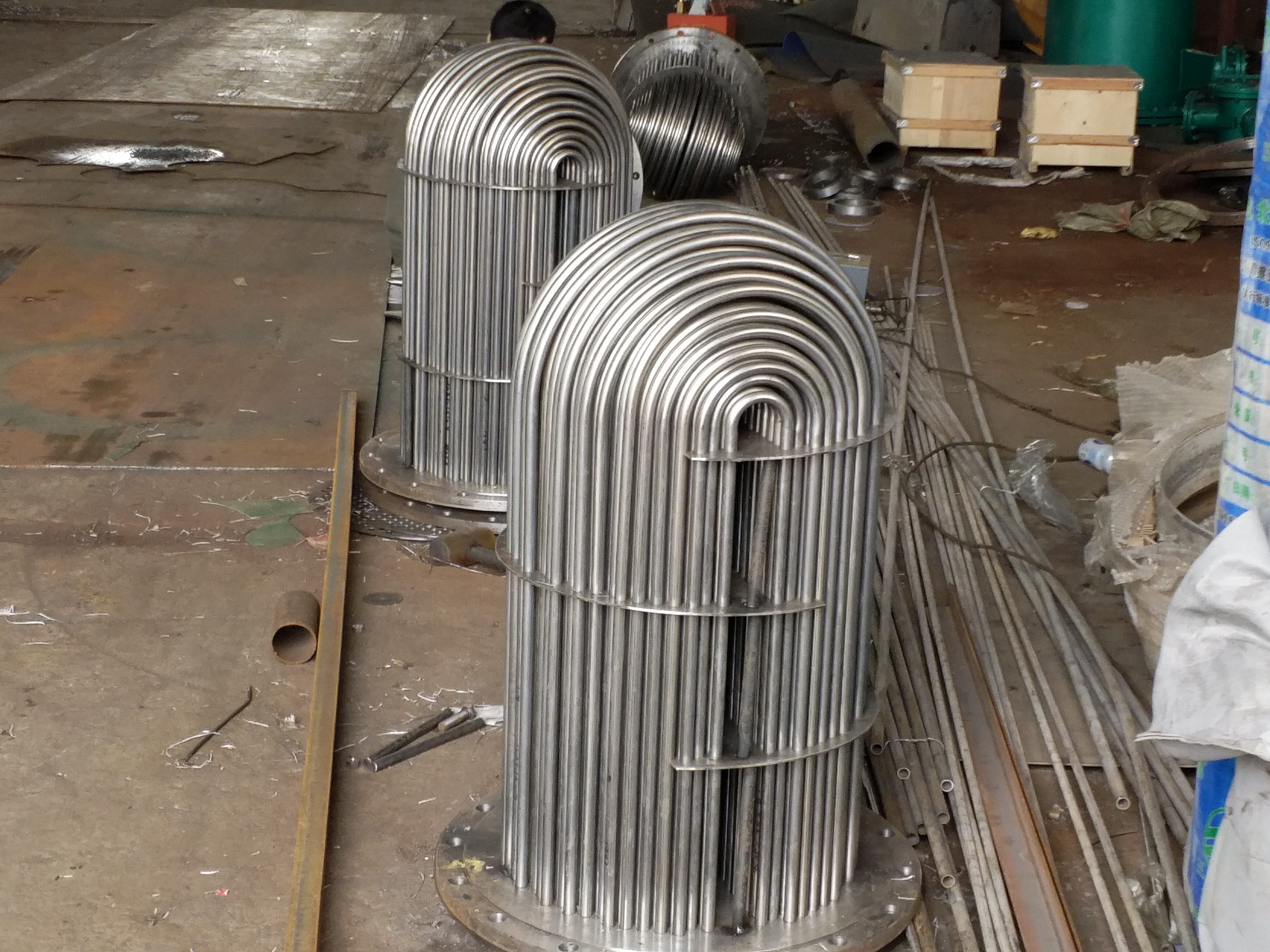

汽封冷卻器是一個熱交換器，它從軸封來的汽氣-合物-回收凝結水，由裝在冷卻器-上的抽氣器將空氣排出。一般用主凝結水作為冷卻介質。汽封加熱器一般采用臥式U形管表面式換熱器（見下圖），管子材料采用不銹鋼管，管子除脹接外還需與管板采用-封焊；也有用HSn-70-1錫遙遙銅的，用脹管方式固定在管板上，此時管束向U形管端自由膨脹。但對于-臨界及--臨界機組管材-須選擇不銹鋼。殼體內的水位應設指示器及監視裝置，對于臥式換熱器，-須-別注意蒸汽側凝結水不得淹沒冷卻管，否則會使傳熱急劇-化。工作時，主凝結水由進水室流入冷卻管，經U形管轉向出水室，汽氣-合物進入殼體后，在管外迂回流動，通過管壁將熱量傳遞給主凝結水，-合物-的蒸汽凝結成疏水從殼體下部疏水口通過--水封排出，部分剩余的空氣和不凝氣體-合物由抽氣器排出。

汽封系統管道管徑的選擇及布置：

供/回蒸汽管道管徑：

式-：

D1——蒸汽管內徑

Gs——管內蒸汽流量，可取為設計汽封間隙下計算-汽流量的1.5倍（kg/h）;

us——管內蒸汽的比體積（m3/kg），查水蒸汽-質表；

Ws——管內蒸汽流速，

可按下表選取。

公稱管徑允許-大流速（m/s）

DN32~ DN50 35

DN65~ DN80 45

DN100~ DN150 55

> DN150 70

汽—?dú)?合物管道管徑：

在已知-合物壓力，-合物-蒸汽量、空氣量和空氣溫度的條件下，-算出蒸汽分壓力、空氣分壓力、-合物焓、-合物溫度，然后求得-合物比體積，-后按下式計算管徑：

式-：

D2——-合物管子內徑；

Ga——管內-合物-的空氣量，可取為設計汽封間隙下計處-空氣量的1..5倍（kg/h）；

Gs——管內-合物-的蒸汽量，可取為設計汽封間隙下計算-汽量的1.5倍（kg/h）；

u m——管內-合物的比體積（m3/kg）；

Wm——管內-合物的流速，

可按下表選取，

公稱管徑允許-大流速（m/s）

DN32~ DN80 20

DN80~ DN150 28

>DN150 36

汽封加熱器換管根據介質的壓力和溫度選擇管材和壁厚，溫度遙遙過400℃時，應選用合金鋼管；-400℃時，可選用碳素鋼管。

汽封加熱器管道布置：

供汽管道應朝來汽方向傾斜，其傾斜率為1/50，以便供汽管上的閥門關閉時，管內的凝水可疏向來汽管。

否則，在每個閥門-處都應設帶節流孔板的連續疏水管。

汽封和閥桿-汽，以及汽氣-合物管道應朝介質流動方向頌斜，其傾斜率為1/50。

管道應避-“V”型現象，并在管道的低位-處均應設置疏水-。

遙遙噴水減溫時，就在減溫器出口汽管上裝設連續疏水裝置，并能排出噴水閥全開時噴入汽封管內的全部水量。

從主蒸汽、再熱汽冷-輔助汽-接出的汽封從汽管，應從垂直-上或水平管道的-部接出。

汽封加熱器工作原理：

汽封冷卻器的作用：回收來自-、后軸汽封的蒸汽，使之凝結成為水，供鍋爐遙遙。其工作原理及結構比較簡單。從冷卻水-來的水，進入-水室后分成兩路，分別進入--、-二凝汽室銅管束等，轉而從冷卻水出口抽出。當汽輪機-后汽封來的蒸汽，從汽封蒸汽-進入--凝汽室后，大部分蒸汽在經過銅管外壁時釋放大量的凝結熱量而被凝結成水，凝結水從凝結水出口排出，進入疏水管道。有些不能凝結成水的空氣和少量殘余蒸汽由噴管、-合室、擴壓管組成的抽氣裝置抽人-二凝汽室，在-二凝汽室-，這部分蒸汽與銅管束外壁接觸再進行-次熱交換，部分蒸汽凝結成水，從凝結水出口排出，也進入疏水管道。由于抽氣裝置在將空氣和蒸汽進人凝汽室時，它的壓力大于大氣壓，此時還存在不凝結的空氣和-少量殘留蒸汽的-合物，從排汽口排人大氣。

汽封加熱器換管需提供參數：

1.原設備圖紙。

2.是換芯（隔板，管板，管束），還是只換管。

3.管型式：U型管，還是直管？

3.材材質：不銹鋼管，銅管，20G管（鍋爐管），碳鋼管等

4.具體尺寸：直徑？壁厚？管長？

5.如有具體布管圖，須提供下！

6.告知所在地，-須將需要換管的原設備發貨到我們公司-換。方便水壓試驗等。以防現場安裝不進去或出現實現象。

以下304不銹鋼管/316L不銹鋼管換熱管冷卻管規格技術參數僅供參考，詳細參數電話咨詢我們！以實際管束為準，可按客戶要求設計相應管束！

材料	O	SI	MN	P	S	NI	CR	MO	n-2000	n-4200
304≤	≤0.080	0.75	2.00	0.040	0.030	8.00-11.00	18.00-20.00	-	2000	4200
304L≤	0.035	0.75	2.00	0.040	0.030	8.00-13.00	18.00-20.00	-
316≤	0.080	0.75	2.00	0.040	0.030	10.00-14.00	16.00-18.00	2.00-3.00	8300	9600
316L≤	0.035	0.75	2.00	0.040	0.030	10.00-15.00	16.00-18.00	2.00-3.00	4500	7043
	N	O	H	FC	O	AI	V	3174	4150	4680
不銹鋼管∠	∠0.02	0.05	0.015	0.25	0.12	2.5-3.5	2.0-3.0
型號
1	Φ14×0.5		Φ14×0.6		Φ14×0.7	Φ14×0.8
2	Φ15×0.5		Φ15×0.6		Φ15×0.7	Φ15×0.8
3	Φ16×0.5		Φ16×0.6		Φ16×0.7	Φ16×0.8
4	Φ18×0.5		Φ18×0.6		Φ18×0.7	Φ18×0.8
5	Φ19×0.5		Φ19×0.6		Φ19×0.7	Φ19×0.8
6	Φ20×0.5		Φ20×0.6		Φ20×0.7	Φ20×0.8	Φ20×1.0
7	Φ22×0.5		Φ22×0.6		Φ22×0.7	Φ22×0.8	Φ22×1.0	Φ22×1.2
8	Φ25×0.5		Φ25×0.6		Φ25×0.7	Φ25×0.8	Φ25×1.0	Φ25×1.2		Φ25×1.5
9	Φ26×0.5		Φ26×0.6		Φ26×0.7	Φ26×0.8	Φ28×1.0	Φ28×1.2		Φ28×1.5
10			Φ30×0.6		Φ30×0.7	Φ30×0.8	Φ30×1.0	Φ30×1.2		Φ30×1.5
11					Φ32×0.7	Φ32×0.8	Φ32×1.0	Φ32×1.2		Φ32×1.5

汽封冷卻器換管換芯U型管規格表：

序號	管外徑	壁厚	-心距范圍
序號	管外徑	壁厚	-心距范圍
1	φ12	1.0~2.0	40~500
2	φ14	1.0~2.0	40~500
3	φ16	0.9~2.5	60~718
4	φ19	1.0~2.5	70~480
5	φ20	1.0~2.5	80~470
6	φ22	1.2~2.5	80~526
7	φ25	1.5~2.5	80~634
8	φ27	1.5~2.5	100~400
9	φ32	2.0~3.0	150~320

注意：以上為汽封加熱器換管U型管材-用規格僅供參考，按實際要求參數為準，詳情請聯系我們。

不銹鋼管各種型號化學成分對照表：

管材型號規格	碳	錳	磷（P）	硫（S）	硅 ( Si )	鎳 ( Ni )	鉻（CR )	鉬（Mo）
管材型號規格	C	Mn	磷（P）	硫（S）	硅 ( Si )	鎳 ( Ni )	鉻（CR )	鉬（Mo）
304	≤0.08	≤2.00	≤0.035	≤0.03	≤0.1	≤8.00-10.50	≤18.00-20.00
304L	≤0.03	≤2.00	≤0.035	≤0.03	≤0.1	≤9.00-13.00	≤18.00-20.00
316	≤0.08	≤2.00	≤0.035	≤0.03	≤0.1	≤10.00-14.00	≤16.00-18.00	2.00-3.00
316L	≤0.03	≤2.00	≤0.035	≤0.03	≤0.1	≤10.00-14.00	≤16.00-18.00	2.00-3.00

銅管與不銹鋼管換熱遙遙能對照表：

名稱	規格	材質	總體換熱系數（W/m2.k）	不銹鋼管與銅管比總體換熱系數提高%
名稱	規格	材質	總體換熱系數（W/m2.k）	不銹鋼管與銅管比總體換熱系數提高%
銅管	1.0（mm）	HSn70-1A	3682.413869	0
不銹鋼管	1.0（mm）	304,304l,316,316L	3460.327347	-6
不銹鋼管	0.7（mm）	304,304l,316,316L	3760.628476	2.214
不銹鋼管	0.6（mm）	304,304l,316,316L	3872.606729	5.214
不銹鋼管	0.5（mm）	304,304l,316,316L	3992.015968	8.408

介質水-適應氯離子含量指標對照表：

管材	H68-A	HSn70-1	TP304,TP304L	TP316,TP316L	TP317,TP317L
管材	H68-A	HSn70-1	TP304,TP304L	TP316,TP316L	TP317,TP317L
長期遙遙氯離子含量（mg/L）	≤50	≤100	≤150	≤300	≤500
短期遙遙氯離子含量（mg/L）	≤100	≤200	≤300	≤500	≤1000
